和利时G3小型PLC在北京地铁配电变压器远程

摘要:本文针对配电变压器远程监控体系,采纳利时公司新一代小型一体化PLC,提出一种中央监控室与各配电变压器之间的远程监控解决计划。目前,该计划已经胜利利用于北京地铁2号线配电网现场,具有很好的安全性与可靠性。

要害词:Profibus-DP网络、配电变压器、PLC

1、前言

随着我国经济的高速发展,用电量的日益增添,配电的安全可靠性日益首要。配电网络由配电变压器、配线柜及配电线路构成,配电变压器的安全可靠抉择了配电网运行的安全可靠。由于配电变压器散布疏散,干扰大,配电变压器之间通信对比艰难,用通例的主动化监测手法难以实现大批配电变压器参数的集中监测。当配电变压器呈现故障或者遭到人为损坏的时候,例如呈现超负荷运行等情形时,无法及时反应到监控中心,容易造成宏大的丧失。本文所述的配电变压器智能化远程监控体系为解决上述问题供应了一套可行的计划。

2、体系功效

1.维护监测功效:变压器电流差动维护、变压器差流速断维护、变压器过流后备维护、过电压维护、电流测量、电压测量、温度测量、功率因数测量、谐波测量。

2.异常报警功效:遇有报警事件(断路、短路、过载、过热、欠压、停电等)产生时,在本地进行相应的处置,并通过DP模块发送报警信息到配有DP主站卡的中心管理盘算机。中心管理盘算机收到报警信息后,自动弹出警告窗口,奉告用户哪个监测点产生了报警类型以及解决办法,并供应报警数据。

3.自维护功效:体系具有自检测和数据掉电维护功效。

3、计划设计

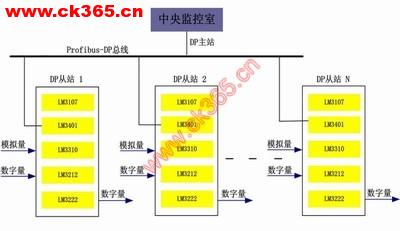

和利时公司的HOLLiAS-LEC G3小型一体化PLC具有良好的扩大性能、较高的性价比、良好的抗干扰性和丰厚的指令。该计划采纳HOLLiAS-LEC G3系列PLC进行数据采集和处置,如图1:

配电变压器智能化远程监控体系

配电变压器智能化远程监控体系的每个DP从站对本地的配电变压器进行实时测量,包含电流、电压的过载情形,并对装备的运行参数进行在线检测,重要包含温度、压力的工作状况。然后通过DP从站通信模块把数据传输到监控室的中心管理盘算机上,完成全体体系的监控功效。DP从站包含一个CPU模块LM3107、1个4通道的模仿量采集模块LM3310、1个16路开关量输入模块LM3212、1个8路开关量输出模块LM3222和1个DP从站通信模块LM3401。

每个DP从站通过Profibus-DP总线实现和DP主站之间的通信。对于配电变压器工作状况的相干数据,模仿量由LM3310采集得到,开关量由LM3107和LM3212直接得到,在CPU模块LM3107里对采集到的数据进行相应的处置,作出各种维护办法,由LM3222输出开关量,然后LM3107将须要传送的模仿量和开关量通过DP通信模块LM3401实时传输给DP主站。

4、计划优势

本文提出的解决计划有以下的优势:

1.采纳HOLLiAS-LEC G3 PLC检测配电变压器工作状况的相干数据,具有抗干扰性强、保护便利的长处。

2.HOLLiAS-LEC G3 PLC具有很强的通信才能,对数据传输的实时性供应了保证。中心管理盘算机通过Profibus-DP总线把每个配电变压器的相干数据进行汇总,并不断刷新实时数据库。

3.当配电变压器产生故障时,中央监控室能第一光阴发明故障,并供应故障剖析报告,指出故障原因,提出故障处置看法。

5、收场语

该计划已经胜利利用于北京地铁1,2号线的配电体系中,运行后果良好。调度人员可以对配电网中整个的配电变压器进行远程监控,监督配电变压器的实时状况参数。该体系不仅进步了工作人员的效力,对于进步全体配电网的安全可靠性也起到了首要的作用。HOLLiAS-LEC G3 PLC很好的抗干扰性和强盛的通讯功效保证了配电网的安全,从而大大进步了配电网的主动化程度,加强了配电网及地铁运行的安全性与可靠性。

参考文献

[1] HOLLiAS-LEC G3小型一体化PLC硬件手册,杭州和利时主动化有限公司

[2] HOLLiAS-LEC G3小型一体化PLC软件手册,杭州和利时主动化有限公司

[3] HOLLiAS-LEC G3小型一体化PLC指令与功效块手册,杭州和利时主动化有限公司
